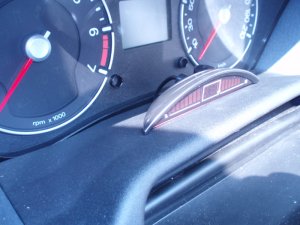

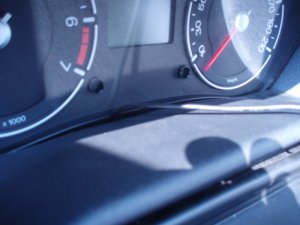

Rozhodol som sa o umiestnení displeya pred budíki a nechcelo sa mi ťahať kábel niekde vpredu, tak som sa rozhodol, že ho skúsim poťiahnuť cez škáru (viď. obr) |
P8050253.JPG |

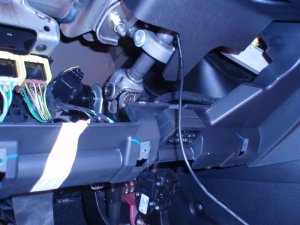

spodný kryt som odmontoval, veľlmi ľahko, sú tam len 5 krížové šrúbky |
|
|
|
|

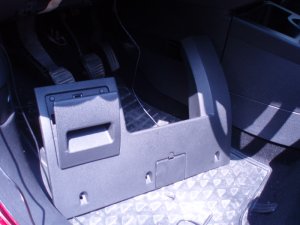

tu je ten kryt |
P8050256.JPG |

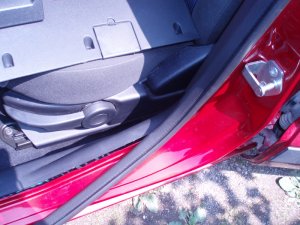

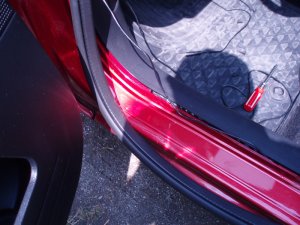

Káblik som ťahal tak ako mi poradil xxnobodyxx, odstránil som tesniacu gumu na dverách (no problem) a do tej medzery v pohode vošiel káblik |
|
|
|
|
v tej škáre to ide pekne až dozadu, kde sa musíte dostať popod ten kryt, tiež to ide ľahko |
a už ste vzadu, kde som tiež odsunul jemne kryt, aby som sa dostal popod |

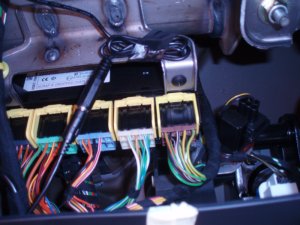

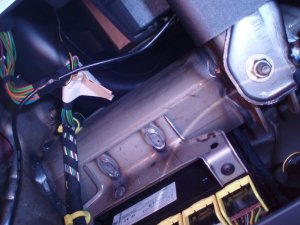

Ešte ukážka ako som pod volantom upevnil káblik k pôvodným káblom izolačnou páskou |
|
|
|
|
P8050265.JPG |

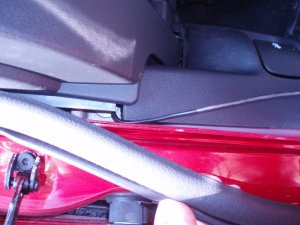

len fotka ako som sa dostal z priestoru pod tesnením predných dverí smerom doprava hore |

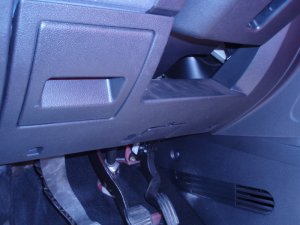

A kryt je namontovaný |
|
|
|
|

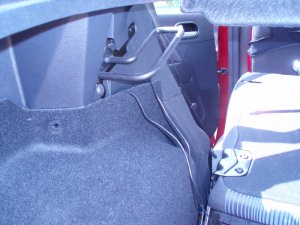

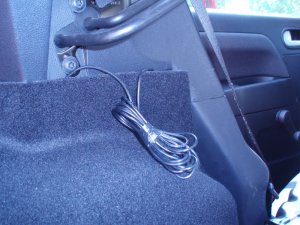

A som už vzadu, kde somodsunul ten tapír, či jak sa to volá, nameral som si presne kábel, ostalo vyše 2 metrov, ten zom zviazal |

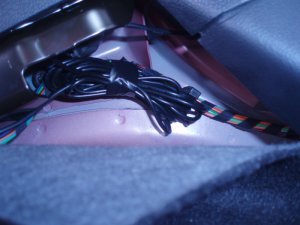

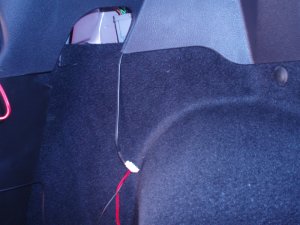

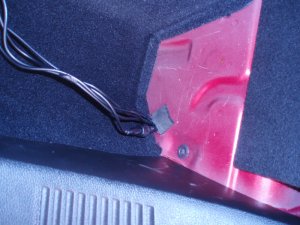

... a prilepil izolačkou k pôvodným káblom |
P8050270.JPG |
|
|
|
|
P8050271.JPG |

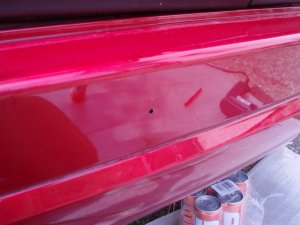

a nasledovalo vŕtanie, najskôr som si nameral vzialenosť, dal som rozostup 38cm (má byť od 30 do 40cm) a vyvŕtal malinké dieročky tenkým vŕtákom |

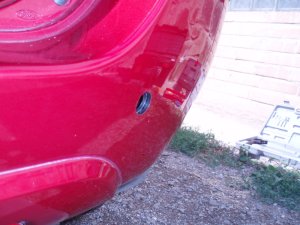

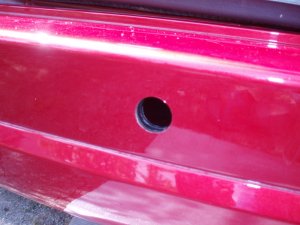

Potom vyvŕtal diery originál vrtákom. Vŕtal som durkom cez nárazník (červený plast) a potom za ním cez ten čierny plast. |
|
|
|
|

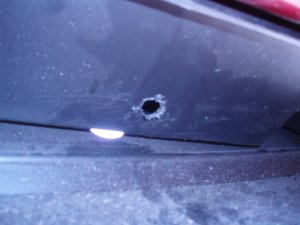

dierka na strane ... |
Nakoľko som sa nemohol dostať z vnútornej strany k diere, bola tam úska medzera. tak som ten čierny plast prevŕtal vrtákom takej veľkosti, aby akurát prešla koncovka snímača cez to. |

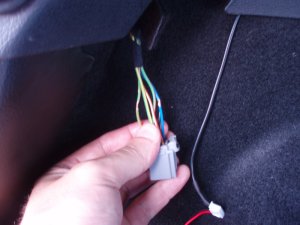

Ďalej som už pristúpil k testu snímačov. Tak ako prvé som sa musel napojiť na zadne cúvacie svetlo. Z ľavého svetla som vybral konektor s káblami. |
|
|
|
|

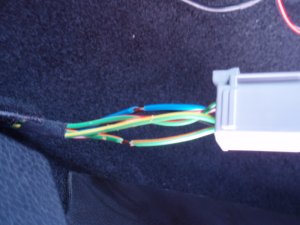

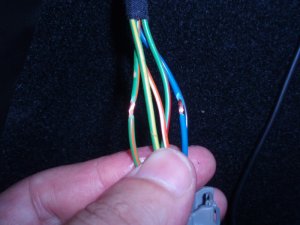

Skúšačkou som zistil, že modrý je zem a zelený s oranž. pásikom je cúvačka 12V, tak som tieto 2 odizoloval |
P8050289.JPG |

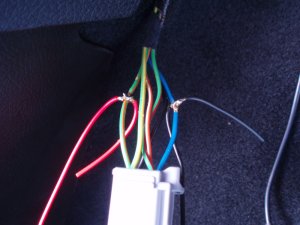

... a napájkoval na ne napájanie senzorov |
|
|
|
|
potom to zaizoloval |
Následne senzorynamontoval do dier a odskúšal podľa návodu |

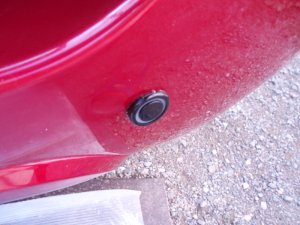

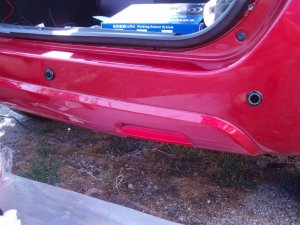

Senzory som po vyskúšaní vysunul, potrel trocha silikónom a dal na správne miesto. Pár minút pridržal, aby silikón zaschol ... |
|
|
|
|
P8050298.JPG |

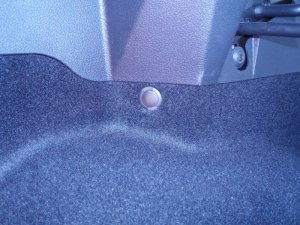

Na pretiahnutie káblov od snímačov k riadiacej jednotke som použil záslepku HP10, ktorú spomenul xxnobodyxx. |
Kábliky som pekne pouchycoval k sebe izolačkou, nemal som pri sebe žiadnu sťahovaciu pásku, kúpim ju. |
|
|
|
|

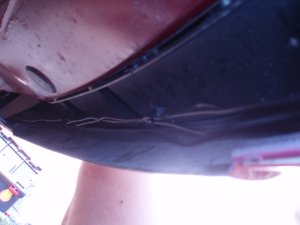

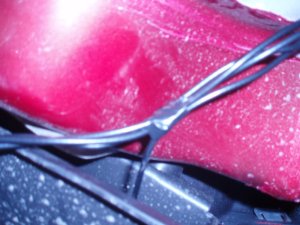

Uchytenie káblov |

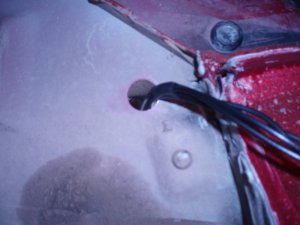

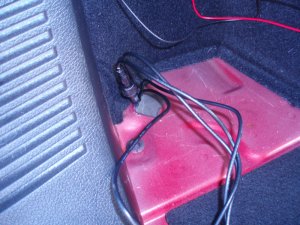

prechod káblov hore, tiež som to zasilikonoval a hodil hore gumu. |

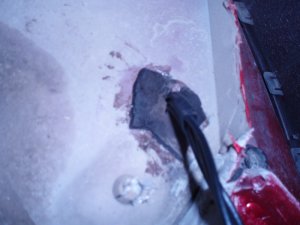

Zasilikonovanie zospodu s gumou |
|
|
|
|

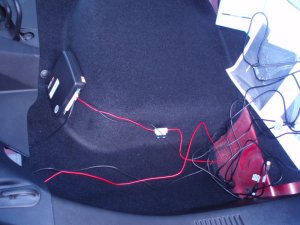

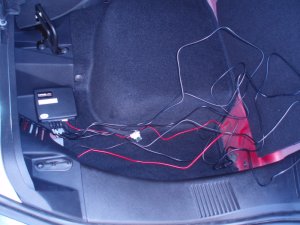

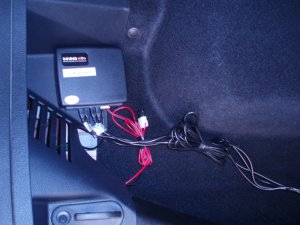

Tak to vyzeralo v kufri, kopec káblov. Nič som nechcel skracovať, štikať ... |
.. tak som ich pekne skrútil a zviazal izolačkou ...a suchým zipsom ich pripevním k ľavej strane kufru. |
ešte pohľad na káble |
|
|
|
|

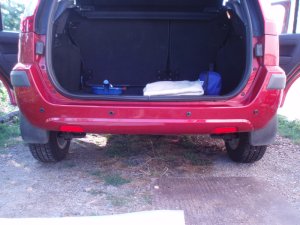

A je to ! |

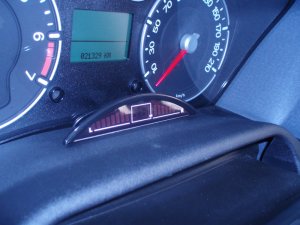

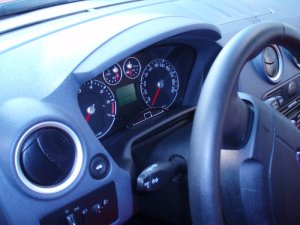

... a displey |
.. je na mieste a funguje parádne :) |
